Läckta bilder avslöjar Haswells integrerade spänningsregulator

Mycket effektivare än tidigare moderkortslösningar

Intel flyttar sakta men säkert fler och fler plattformskomponenter in i processorn. Under de senaste åren har grafiken, PCI Express och minneskontrollern som traditionellt suttit i north bridge-chipet migrerat in i processorkapseln.

I och med kommande Haswell så kommer även spänningsregulatorn att flytta in i processorn och enligt bilder som postats hos EXPreview så kan vi se detaljer om spänningsregulatorn inuti Intels nästa generation av processorer.

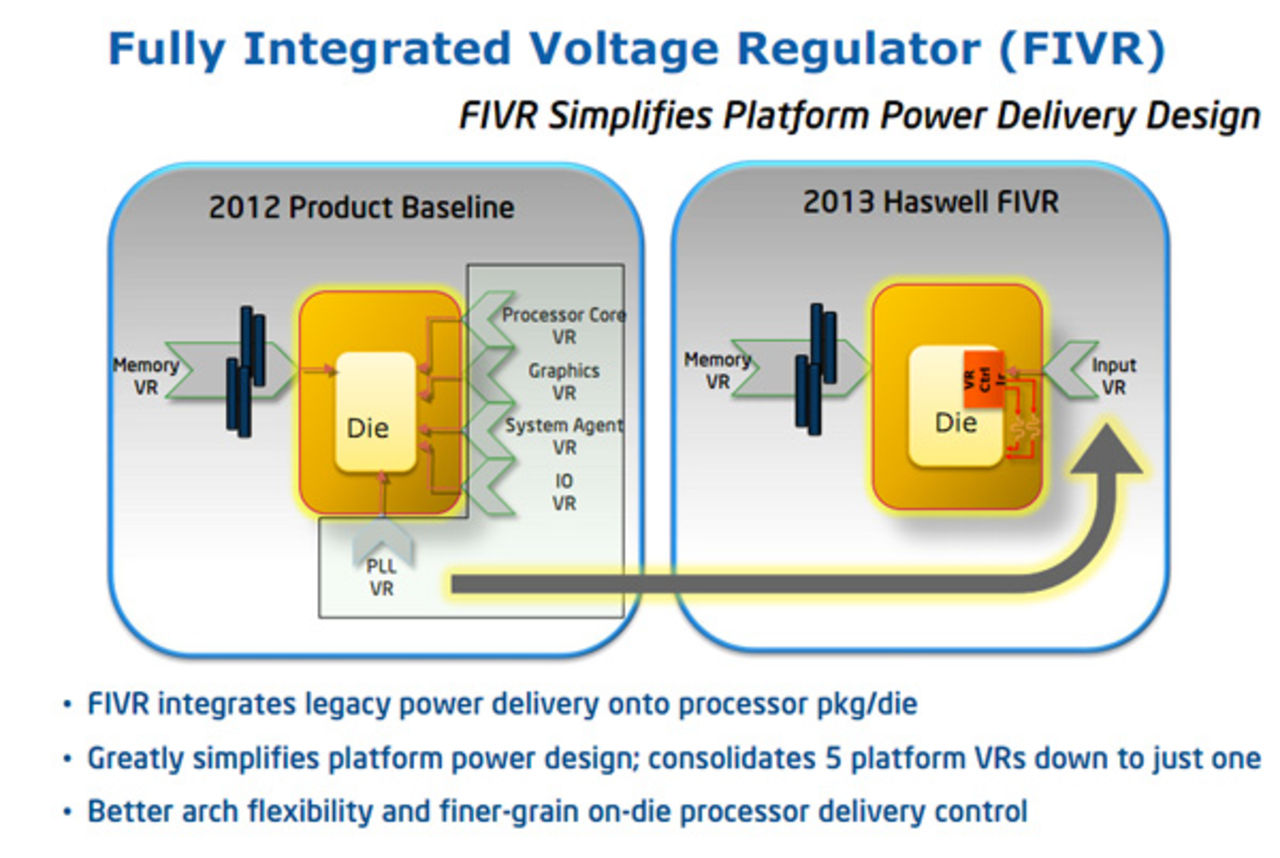

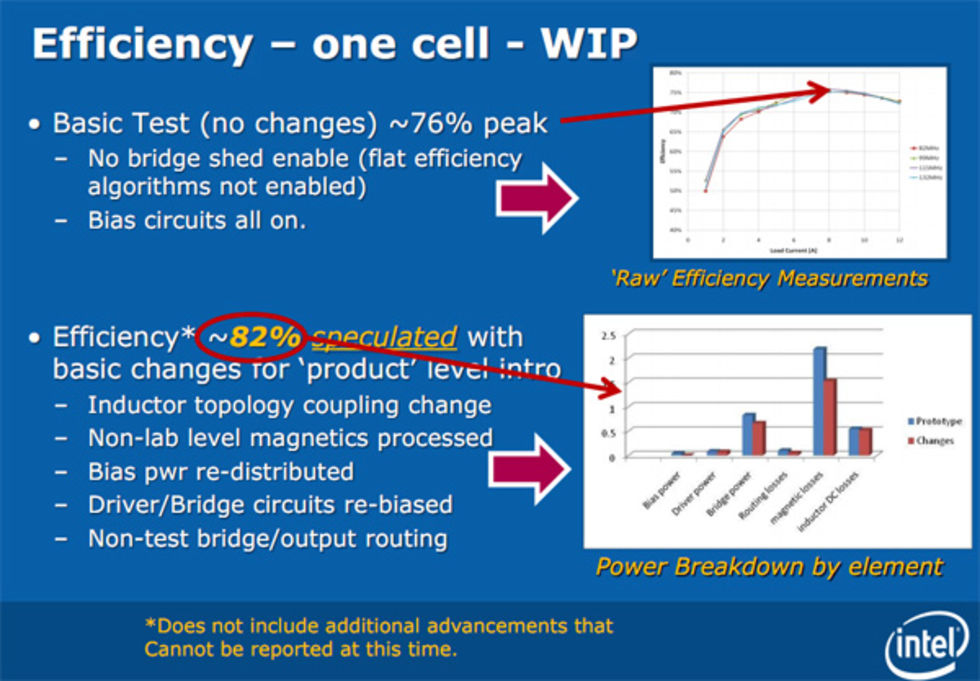

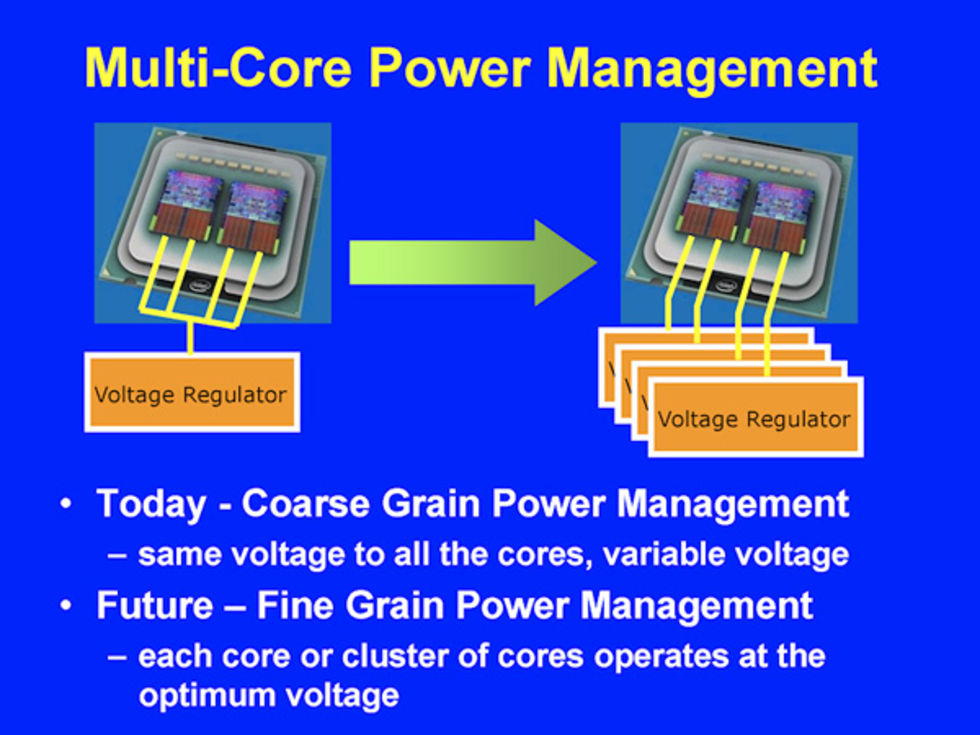

FIVR, eller Fully Integrated Voltage Regulator, utlovar bland annat hög effektivitet och finare granularitet än traditionella lösningar som förlitar sig på moderkortet för spänningsreglering. FIVR sluter samman spänningsreglering för CPU-kärnan, grafiken, system agent, I/O och PLL i en enda enhet. Spänningsreglering för datorminnet sköts dock separat av moderkortet.

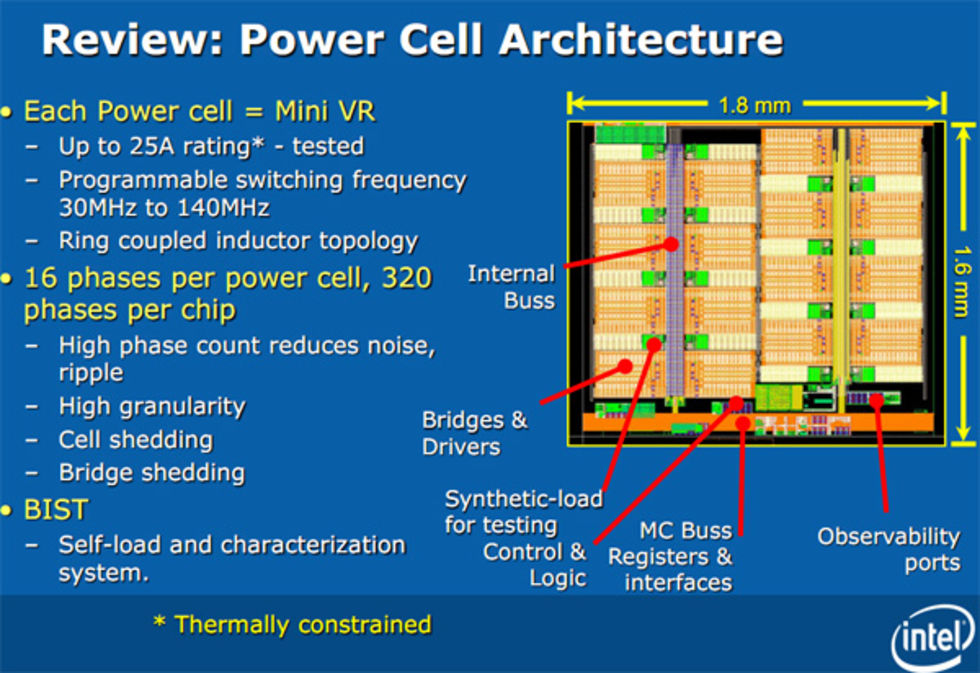

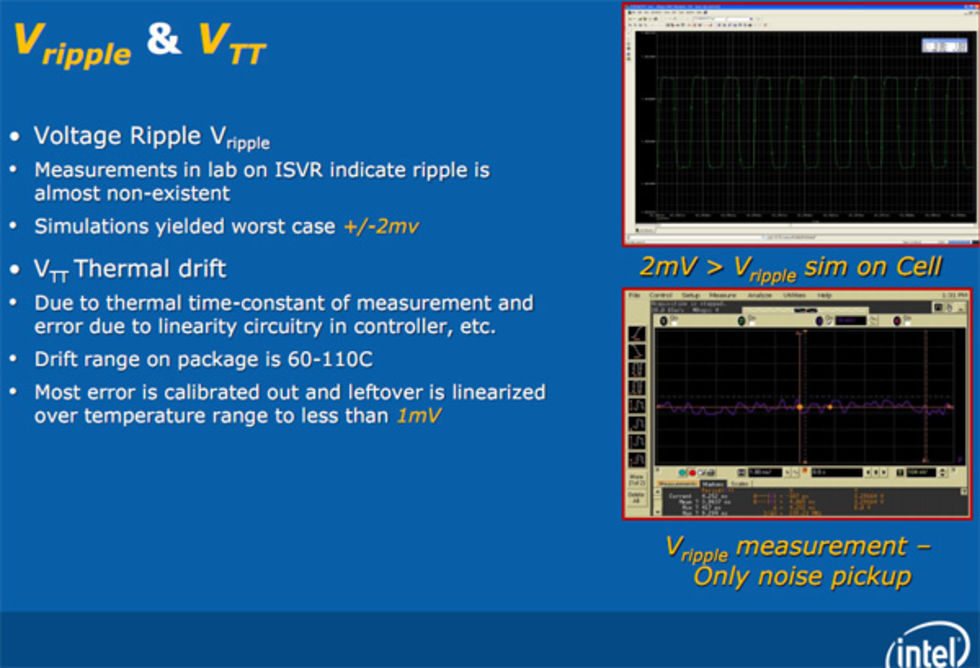

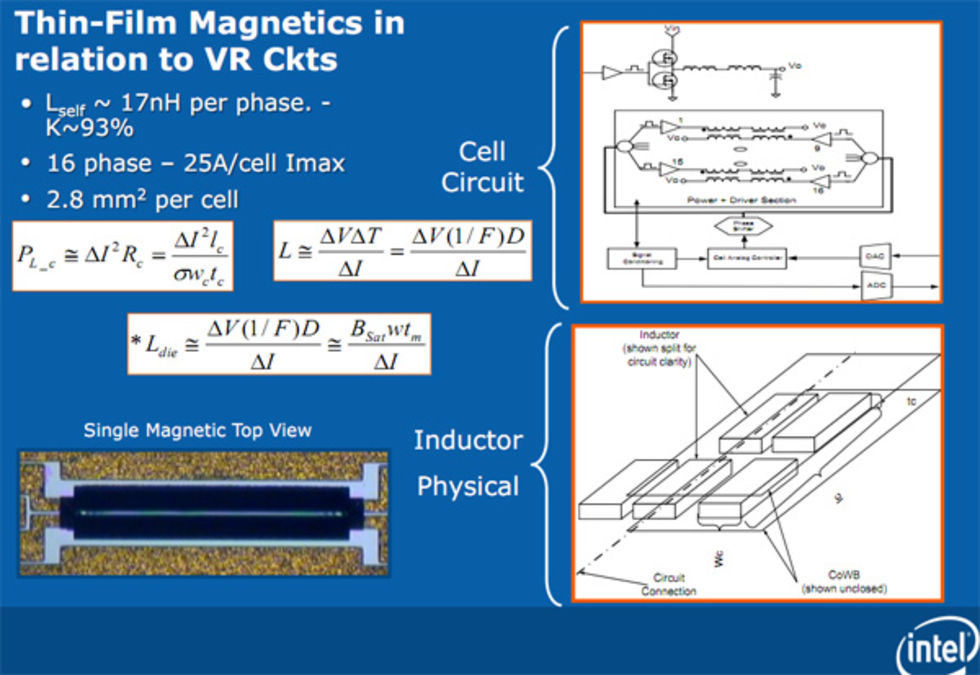

Enligt bilderna baseras FIVR på en multicellsarkitektur med 20 celler per chip. Varje cell är som en miniregulator som kan hantera ström upp till 25 A. Frekvensen i cellen kan programmeras till mellan 30-140 MHz och det finns 16 faser per cell. Man får alltså totalt 320 faser per chip, vilket är ganska mycket. Många faser ska tydligen användas för att reducera ripple och noise.

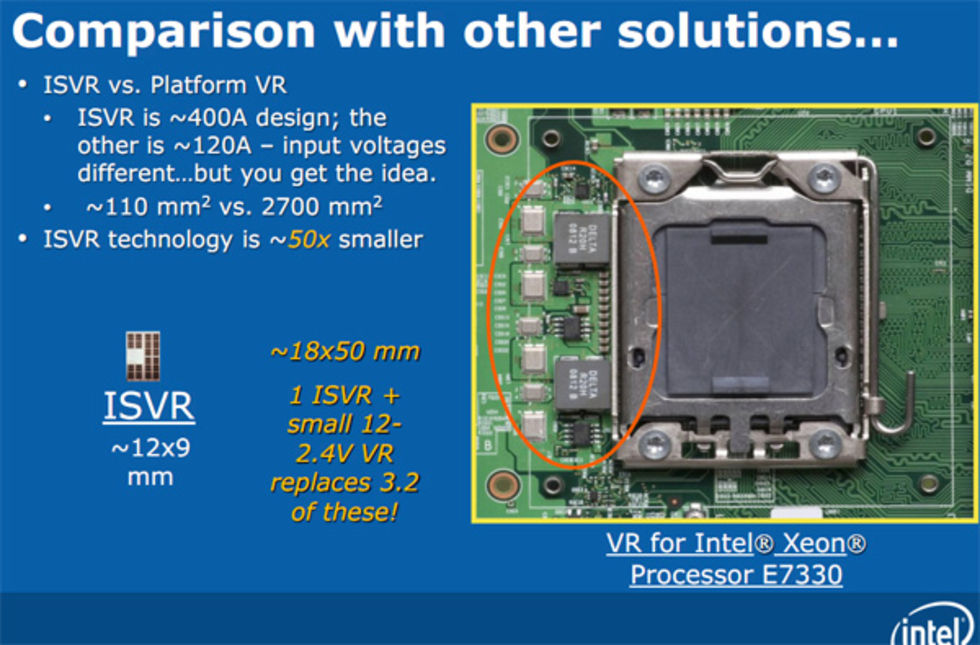

Spänningsregulatorn tillverkas med 22 nm processen men även om den hade tillverkats med 90 nm-processen så hade den varit omkring 50 ggr mindre än typiska lösningar som används i moderkort. Det kommer dock till en kostnad och regulatorn måste inkluderas i processorn totala TDP som går upp från 77 W i Ivy Bridge till 84 W för högpresterande Haswell-processorer.
